Model No: PN 16 DN100 WNRF S235JR

BRIDA BS4504

BS 4504 es una especificación estándar británica para bridas que cubre bridas de acero, pernos y revestimientos. Estas bridas se utilizan comúnmente en sistemas de tuberías y se fabrican para cumplir con criterios específicos de diseño y rendimiento descritos en la norma.

Cantidad :

Añadir al carrito

enviar contacto

Todos los productos

Subscribe to our Newsletter

Puntos clave sobre las bridas BS 4504:

La norma incluye varios tipos de bridas BS 4504, como bridas con cuello soldado, deslizables, ciegas, roscadas y con junta solapada. Cada tipo tiene sus propias especificaciones en cuanto a dimensiones, revestimiento y requisitos de materiales.

Tipo de brida:

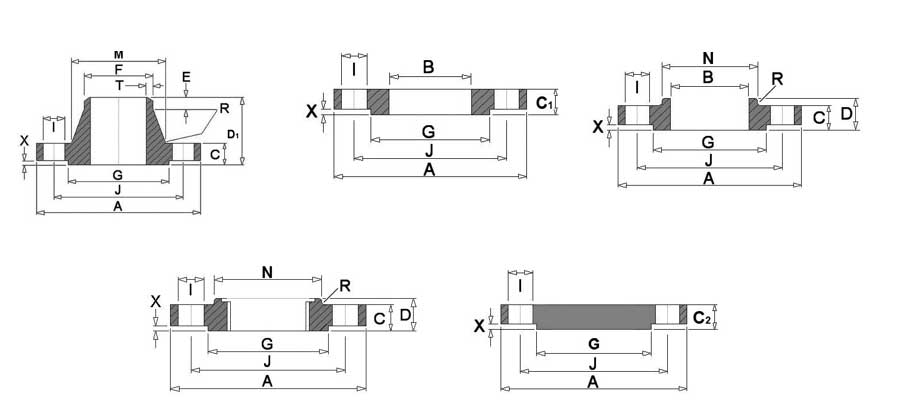

BS 4504 PN6 Flange Dimensions

Especificación estándar de bridas BS 4504

Estándar	BS 4504 (estándares británicos)
Tamaño	DN15-DN2000
Tipo	Bridas con cuello soldado, Bridas roscadas, Bridas deslizantes, Bridas de placa, Bridas ciegas
Proceso	Forjado, estampado
Grado de presión	PN6, PN10, PN16, PN25, PN40

Especificación del material de la bridas BS 4504

Bridas BS 4504 de acero inoxidable :
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Bridas BS 4504 BS 4504 de acero dúplex y súper dúplex :
ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Brida de acero al carbono :
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Bridas BS 4504 de acero al carbono de baja temperatura:ASTM A350, LF2, LF3

Bridas BS 4504 de acero aleado :
ASTM/ASME A/SA 182 y A 387 F1, F5, F9, F11, F12, F22, F91

Bridas BS 4504 de acero de aleación de cobre :ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 12200

Brida de aleación de níquel BS 4504:
ASTM SB564, SB160, SB472, SB162 Níquel 200 (UNS No. N02200), Níquel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (N° UNS N08825), Inconel 600 (N° UNS N06600), Inconel 625 (N° UNS N06625), Inconel 601 (N° UNS N06601), Hastelloy C 276 (N° UNS N10276), Aleación 20 (Nº ONU N08020)

Las bridas fabricadas según BS 4504 están diseñadas para usarse junto con tamaños de tubería estándar británica.

La norma especifica requisitos de materiales, revestimiento, dimensiones, clasificaciones de presión-temperatura y tolerancias para los diferentes tipos de bridas.

Las bridas BS 4504 se utilizan ampliamente en industrias donde se siguen los estándares británicos, incluidos sectores como el de petróleo y gas, petroquímicos y diversas aplicaciones industriales.
